| คุณสมบัติ | |
| แรงดึง (Ib) | 8000 |
| แรงม้า DC12V | 77.8 CM³ |
| ขนาดสลิง มม.*ม. | 10*30 |
| ความเร็ว no load ม./นาที | 15 |
รอกกว้าน Hydraulic COME UP HV-8
- ขับเคลื่อนด้วยระบบ Power take-off (PTO) รอกมีความเร็วรอบสูง เหมาะสำหรับงานหนัก - มอเตอร์คุณภาพสูง ใช้งานต่อเนื่องได้ยาวนาน เฟืองโคจร 2 ชั้น (2 Stage Planetary Gear) ให้แรงดึงที่มากกว่า ปล่อยสายเคเบิลได้รวดเร็วด้วยด้ามจับตัว T - สามารถดึงเบรกเบรคเพื่อหยุดรอกได้ ผ่านมาตรฐาน SAE J706
(Society of Automotive Engineers), CE Machinery Directive 2006/42/EC และครอบคลุมถึงมาตรฐาน EN 14492-1: 2006 Power Driven WinchesPowered by a PTO/power take off unit driven pump
Fast and variable recovery speeds for high work rate
Highly efficient and constant operating torque motor
2 stage planetary gear train for greater pulling force
Turn clutch by ergonomic T-handle for rapid wire rope payout
Drag brake and over center valve providing complete braking
EN 14492-1 supported: 10:1 D/d ratio and 2:1 wire rope strength allow severe duty vehicles and commercial recovery
Meet SAE J706, CE Machinery Directive 2006/42/EC and support EN 14492-1: 2006 Power Driven Winches.
Specification/Part Numbers
Part number: PN 680816 (Std. drum) / PN 681091 (Long drum)
PN 681123 (Std. drum - Clutch in left side) / PN 681347 (Long drum - Clutch in left side)
Rated line pull: 3,630 kg / 8,000 lb (SAE J706 rating)
3,560 kg (EN 14492-1 rating)
Line speed (at 1st layer of rope) : 15 mpm at 60 l/min (49 fpm at 15.9 g/min)
Operation pressure: 150 bar / 2,175 psi
Max oil flow: 60 l/min (15.9 g/min)
Hydraulic motor: 77.8 cm3/rev (4.7 in3/rev)
Gear ratio: 2-stage planetary gear 16:1
Winch construction: Aluminum die cast housings with steel drum
Clutch (Freespooling): Rotating ring gear
Brake: Spring applied drag brake together with over-center valve supplied
Rotation of winch: Wire rope shall be under-wound orientation only

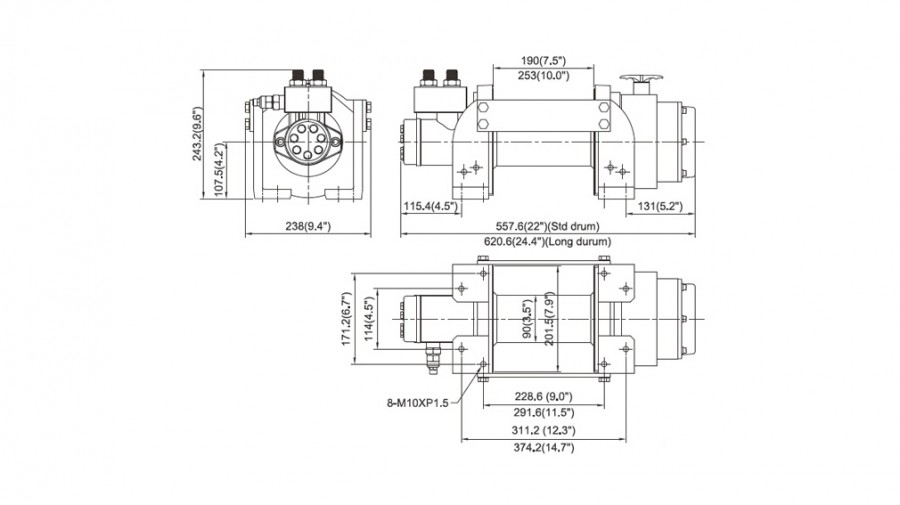

Drum barrel diameter: 90 mm (3.5")
Drum flange diameter: 201.5 mm (7.9”)
Distance between flanges: 190 mm (7.5") - Std. drum
253 mm (10") - Long drum
Mounting bolts pattern: 228.6 x 171.2 mm (9” x 6.7”) ; 311.2 x 114.3 mm (12.3" x 4.5") - Std. drum
291.6 x 171.2 mm (11.5” x 6.7”) ; 374.5 x 114.3 mm (14.7" x 4.5") - Long drum
Wire rope recommended:
10 mm x 30 m (3/8" x 98') for Std. drum and 40 m (131') for Long drum, 1,960 N/mm2 (EIPS) grade with a minimum breaking strength of 69.8 kN (15,663 lbf) required.for SAE J706 and EN 14492-1 ratings
Winch weight: 35.5 kg / 78.1 lb - Std. drum
37.5 kg / 82.7 lb - Long drum
Gross weight: 43.3 kg / 95.3 lb - Std. drum
45.3 kg / 99.9 lb - Long drum
Box dimension, (L x D x H) : 615 x 380 x 300 mm (24.2" x 15" x 11.8") - Std.drum
665 x 370 x 285 mm (26.2" x 14.6" x 11.2") -Long drum
Compliant with EN 14492-1 requirements for vehicle recovery winch:
* The working coefficient for the first rope layer on the drum shall be at least 2.
* The D/d ratio to the center of the rope shall be at least 10 for the drum.
* Drum freeboard shall be at least 1.5 x rope diameter

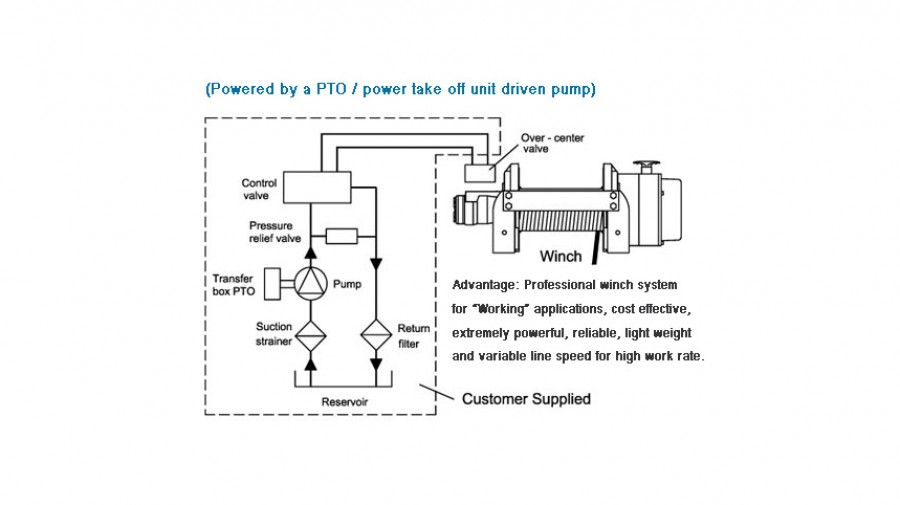

Hydraulic System Installation
